一、主要技術指標
(1) 測量對象：電子式電流互感器、電子式電壓互感器
(2) 測試項目：互感器的比例誤差（比差）、相位誤差（角差）
(3) 儀器的測量范圍及分辨率：
|
測量項目 |
最小分辨率 |
||
|
比差 |
% |
0.001 |
|
|
角差 |
分 |
±（0.1~900） |
0.1 |
(4) 校驗儀的基本誤差：
△x = ±（x?2%+y?2%+1個字）
△y = ±（x?2%+y?2%+1個字）
上式中：“△x、△y”分別為同相分量和正交分量的允許誤差
“x、y”分別為同相分量和正交分量讀數的絕對值
“1個字”為儀器的量子化誤差
注：當校驗儀運行在非額定工作電流（或電壓）時，校驗儀的示值誤差或相位誤差允許為上述誤差的兩倍。
(5) 可測量電子式電流電壓互感器的二次電壓：
額定電壓：22.5mV、150mV、200mV、225mV、1.5V、1.625V、2V、3.25V、4V、6.5V
額定電壓倍率：1、1/2、1/3、1/√3
二次電壓為下述數值中的“額定電壓”乘以“額定電壓倍率”（共40種額定二次電壓組合）
(6) 線性工作范圍：
當二次電壓為4V及以下的線性工作范圍是5%-200%
當二次電壓大于4V的線性工作范圍是5%-120%
注：本儀器可以在1%額定工作電壓下工作，但此時的測量精度將會下降。
(7) 儀器對高次諧波的抑制能力為32db,額定頻率為50Hz。
(8) 儀器的其它技術數據：
1— 該儀器標準互感器回路的輸入阻抗約為10MΩ
2— 該儀器被測互感器回路的輸入阻抗約為10MΩ
3— 極性指示動作電壓：小于額定工作電壓的30%；
4— 儀器消耗功率：<20VA
5— 電源：AC220V±10%，50Hz
二、使用方法
(1) 儀器前面板及各功能使用說明
1— 數據顯示窗口。自左向右分別為比差顯示窗口、角差顯示窗口、工作電壓顯示窗口。其中比差的單位為“%”，角差的單位為“分”，工作電壓的單位為“%”。
2— 標準信號輸入端（T0）。該信號輸入端為標準互感器二次信號輸入端（To）。
3— 被試信號輸入端（Tx）。該信號輸入端為被測互感器二次信號輸入端（Tx）。
4— “自校”按鍵開關。當需要檢查儀器精度時，可按下至“自校”位置，但不可在“自校”位置進行互感器誤差的測量和極性檢查。當校驗儀處于“自校”位置時，同相分量應顯示為規定數值（616±5個字），正交分量應在零附近（小于兩個字）。
5— 自校調節。當儀器處于“自校”狀態時，同相分量顯示的數值不在規定的范圍內時（616±5個字），可調節該電位器將數據調節至所規定的數值，以確保儀器的測量精度。
6— 復位開關。電流（電壓）互感器在測試過程中，當互感器的極性接反或與標準互感器的變比不一致時，校驗儀會自動切斷差值回路從而保護儀器，并出現聲光報警，請將工作電流（或電壓）降至零后，按復位開關，并排除故障，使儀器處于正常工作狀態。
7— 極性指示。電流（電壓）互感器在測試過程中，當互感器的極性接反或與標準互感器的變比不一致時，儀器將自動發出聲光報警（聲音報警在儀器內部）。
8— 電源開關。
9— 電壓倍率選擇按鍵。該按鍵必須和上圖中標號為10的按鍵組合使用，使設定的電壓與實際所測量的電子式電流（或電壓）互感器額定二次電壓相一致。校驗儀實際所工作 的電壓為標號為10和9的乘積。
10— 額定電壓選擇按鍵。該按鍵必須和上圖中標號為9的按鍵組合使用，使設定的電壓與實際所測量的電子式電流（或電壓）互感器額定二次電壓相一致。
11— 量程選擇按鍵。該按鍵用來選擇誤差的測量范圍和分辨率，該開關共有兩檔，分別為： 1.999%（90.0'）、19.99%（900'）。當測量的數據超過選擇量程的顯示范圍時，儀器 的顯示窗口會顯示溢出狀態，此時只需將量程選擇開關擴大量程即可。

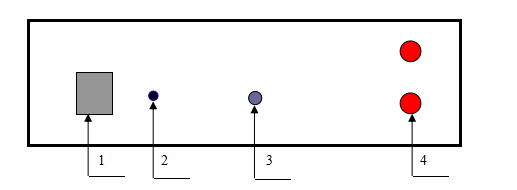

(2) 儀器后面板及各功能使用說明
1— 電源輸入。該儀器所使用的電源規格為AC 220V 50Hz。
2— 保險絲座。在該插座中，有一個0.5A的保險絲。
3— 儀器接地端。校驗儀的接地端鈕須用截面積不小于1.5mm2的導線單獨接大地。不能與耐壓試驗設備的地線接在一起，否則，當試品擊穿時有可能損壞儀器。
4— 信號輸入端。該信號輸入端分別為標準互感器二次信號輸入端（To）和被測互感器二次信號輸入端（Tx）。
三、使用注意
1— 因該儀器有很高的輸入阻抗，故儀器在剛開機時，可能會出現儀器報警狀態，所以請盡量避免儀器輸入端處于開路狀態，建議每次使用時，將標準回路和被測回路連接完成后再開機測量。
2— 請確保標準互感器和被測互感器的變比必須一致。
3— 紅色插片和夾子是屬于二次的高端，黑色的插片和夾子屬于二次的低端。
四、儀器的鑒定、維修及保證期
1— 本儀器應放在環境溫度+5℃∽40℃，相對濕度小于85%的室內，周圍空氣不得有腐蝕性氣體。
2— 本儀器檢定周期為一年。
3— 本儀器在正常使用情況下，在保證期一年內如因儀器制造質量問題而非使用不當所造成的故障，由本廠負責修理或更換。
